Технология „Спиральная намотка трубы на месте”

Приложениe

Применяется для восстановления кирпичных, бетонных, чугунных, стелкопластиковых, пластмассовых и из любых других материалов канализационных и низконапорных водопроводов, труб для дождевых вод и водостоков. Технология обеспечивает структурное восстановление сильно разрушенных трубопроводов, а также возможна при трудных местных условиях и без всякого производства земляных работ. Технология разработана в трех вариантах в зависимости от специфических требований:

• SPR™ EX – для круглых трубопроводов диаметром от 150 mm до 750 mm.
• SPR ™ PE - для круглых трубопроводов диаметром от 900 mm до 3000 mm.

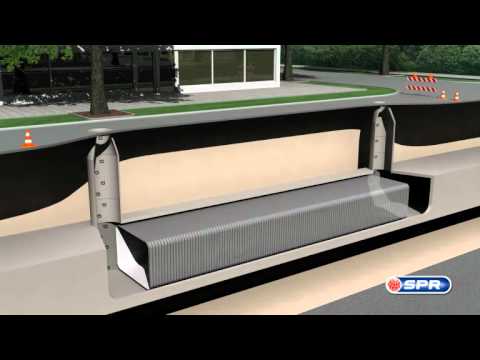

• SPR™ - для трубопроводов с произвольным поперечным сечением: круглым, яйцевидным, прямоугольным и др.

Технология является подходящей как для за коррегирования гидравлических аномалий, так и для восстановления наклона существующей трубы и позволяет производить монтаж облицовки в виде дуги.


Преимущества

• Без всякого производства земляных работ.
• Полное устранение инфильтрации и эксфильтрации.
• Улучшение гидравлических качеств и повышение стойкости к изнашиванию трубопровода из-за гладкой внутренней поверхности и небольшого уменьшения сечения.
• Удлинение срока эксплуатации канализации на 50 лет и более.
• Структурная устойчивость.
• Без неровной поверхности, даже и при нарушенных связях принимающей трубы.
• Постоянный диаметр новой трубы, даже когда существуют полости или отсутствуют части в старой трубе.
• Нет необходимости в старательной очистке старой трубы.
• Могут устанавливаться даже и при наличии дебита воды до 20% от объема существующей трубы.


Технологический процесс

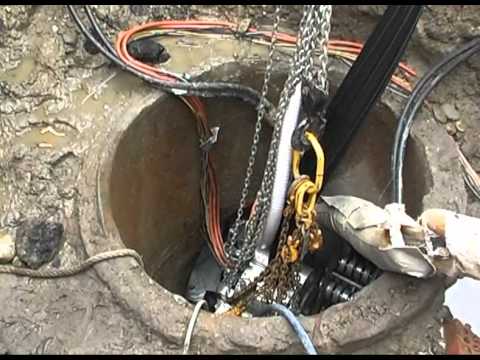

Технология основава на принципе производства „на месте” трубы из фабрично изготовленной непрерывной пластмассовой (PVC или HDPE) ленты с високой прочностью и малым весом. Монтаж трубы осуществляется при использовании существующих ревизионных шахт без всяких раскопок.

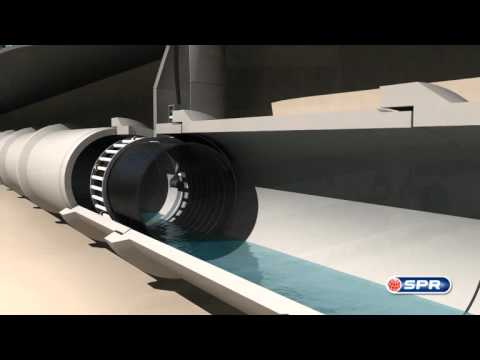

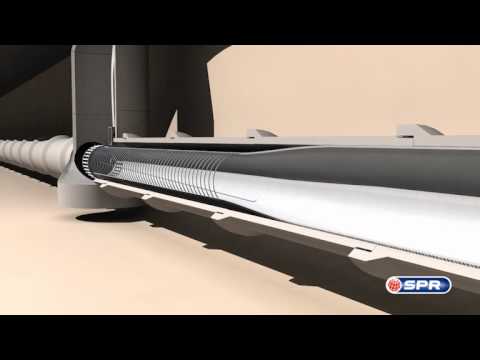

Труба формируется из ленты, которая спирально наматывается специализированной машиной, расположенной в существующей ревизионной или водосборной шахте. В зависимости от варианта, одновременно с намоткой машината выталкивает новополученную трубу в существующую, до тех пор, пока не достигнет до следующей шахты (при SPR™ PE и SPR™ EХ) или сама машина передвигается по существующей трубе, оставляя намотанную облицовку за собой (при SPR™).

Профиль ленты имеет специальные скрепляющие элементы, которые при ee спиральной  намотке формирует непрерывную водонепроницаемую трубу внутри съществувующей трубы. После этого облицовка расширяется до плотного прилипания к существующей трубе (при SPR™ EХ) или следует ее замонолитить цементовым раствором к существующей трубе (при SPR™ PE и SPR™).
